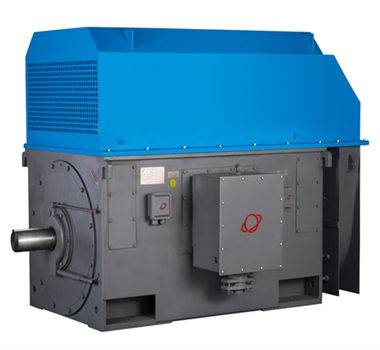

東莞Y系列10KV中型高壓三相異步電動機

東莞Y系列10KV中型高壓三相異步電動機產品詳細介紹：
        Y系列6KV/10KV中型高壓三相異步電動機(機座號355~630)是東莞電機公司在消化、吸收國內外設計、制造技術的基礎上研制的最新產品。本系列產品在原先Y系列的基礎上，做了諸多的改進、創新與提高，使產品的性能更加優化，結構更加合理、可靠，在設計過程中使用了最新的設計手段，如三維設計方法、有限元分析等等，其可靠性、合理性又上了一個新的臺階，是更具競爭力的新一代高壓三相異步電動機產品，我公司已為該產品申請實用新型專利，專利證號：ZL022262180.
        本系列電機的設計具有高起點、高要求、高可靠性的特點，機械結構采用了國內經過長時間驗證的高可靠性結構，絕緣體系也采用高標準、高要求的體系，可確保電機絕緣能長期運行而不易老化，電機壽命大大提高，性能參數都超過國家相應標準的要求。
        本系列電動機功率等級、安裝尺寸、電氣性能符合國家標準JB/T7593-2007《Y系列高壓三相異步電動機技術條件{機座號355-630}》和JB/T10446-2004《Y系列10KV三相異步電動機技術條件{機座號450-630}》、GB755-2000和相關的IEC標準。電動機采用箱式結構，機座采用鋼板焊接而成，重量輕，剛性好。電動機頂部可安裝防護頂罩，拆裝方便，便利了電動機的維護和修理。定子采用外壓裝結構，端部有可靠的固定及綁扎，在制造過程中經過多次匝間耐沖擊電壓試驗及對地耐壓試驗，并采用先進的真空壓力浸漬無溶劑漆工藝{VIP}處理，電動機采用F級絕緣結構，溫升按B級考核，軸承有滾動軸承和滑動軸承兩種型式，依電動機功率大小和轉速而定，也可按用戶的要求而定。可按訂貨要求提供其它電壓、頻率的和防護等級的電機。
        本系列中型高壓電動機具有高效節能、噪聲低、振動小，運行可靠，安裝維修方便等優點。
        Y系列高壓電動機適用于驅動各種通用電械如通風機，壓縮機，水泵，破碎機，切削機床，運輸機械及其它設備，在礦山、機械工業、石油化工工業、發電廠等各種工業中作原動機用，用以傳動鼓風機、磨煤機、軋鋼機、卷?yè)P(yáng)機的電動機應在訂貨時注明用途及技術要求，采用特殊的設計以保障電機可靠運行。

使用條件：
        最高環境空氣溫度隨季節變化，但不超過40℃。
        海拔不超過1000M。
        最低環境空氣溫度對采用滾動軸承的電動機為-15℃，對采用滑動軸承的電動機為0℃。
        最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃。
        電動機運行期間額定電壓的允許變化范圍為±5%，額定頻率的變化范圍為±1%。

安裝結構形式：
        電動機的外殼防護等級為IP23或IP44(管道通風)。
        電動機的冷卻方法：IC01、IC11、IC21或IC31。
        電動機的結構及安裝型式為IMB3。
        電動機的定額是以連續工作制（SI）為基準的連續定額。
        電動機的額定頻率為50HZ，額定電壓為6000V(或3000V)、10000V。

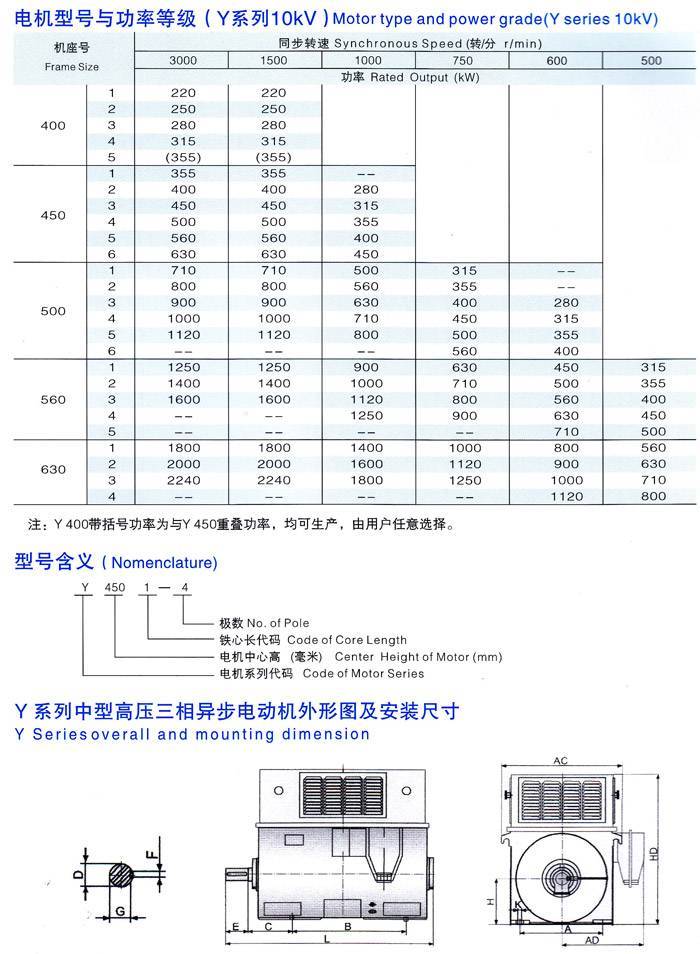

技術數據：
