異步電動機矢量控制的電路硬件組成（圖）

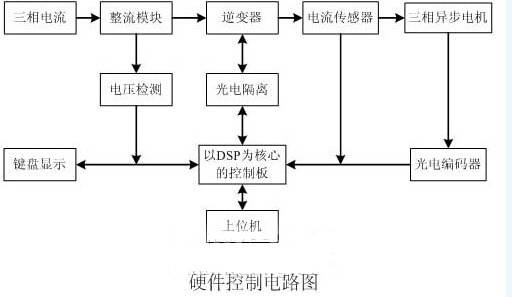

異步電動機的矢量控制的電路系統主要靠專用DSP芯片來控制，主要結構由：三相電流-整流模塊-逆變器-電流傳感器-三相異步電機-光電編碼器-以DSP為核心的控制器等硬件組成。（如下圖）整個系統采用交—直—交變壓變頻電路。主電路由整流橋、濾波電路及智能模塊組成的逆變電路組成。控制電路以DSP芯片TMS320C2812為核心，構成功能齊全的控制電路。電流檢測電路由接在逆變橋輸出真?zhèn)€霍爾傳感器電路組成，相電壓檢測電路為霍爾傳感器電路。接口電路主要是指鍵盤和顯示電路以及內存擴展電路。在設計此系統的硬件電路時，采用模塊化的芯片減少?gòu)?fù)雜的外圍電路。從電機模型可以得出并用前饋的方法加以補償，而轉速調節器的擾動需要負載轉矩觀測才能進行補償；電流調節器的性能指標在開關頻率和電機參數確定后便可確定，而速度調節器對于不同的應用場合可能希看有不同的指標。因此，一般產品的電流調節器的設計都是內置的，只有轉速調節器可供用戶根據不同應用要求進行人工調節。
