電動機點動與連動介紹

        點動：即按下按鈕時電動機啟動，松開后電動機停止。

        連動：即按下按鈕時電動機啟動，松開后電動機繼續運轉。

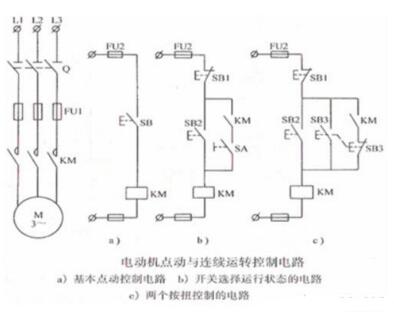

        上圖中，左側為主回路，右側的a，b，c三個圖分別為三個不同的控制回路。

        在圖a中，按下按鈕SB，電動機啟動，松開后電動機停止。是典型的點動控制。

        在圖b中，斷路器SA斷開時，按下按鈕SB2，接觸器線圈KM通電，常開觸點KM閉合，但是常開觸點KM下方有斷路器將它斷開，因此雖然此時電動機啟動，但是松開后還是會停止。閉合斷路器SA后，按下按鈕SB2，接觸器線圈KM通電，此時常開觸點KM閉合，因此松開SB2后，電動機依然可以正常運轉。此時電動機連動。因此，此圖可以人工控制點動或連動狀態。

        在圖c中，沒有斷路器，取而代之的是一個機械互鎖開關SB3。當按下按鈕SB2時，接觸器線圈通電，常開觸點KM閉合，電動機啟動，松開后，由于常開觸點依然閉合，因此電動機正常運轉。按下按鈕SB3時，接觸器常開觸點下方的按鈕常閉觸點SB3斷開，同時按鈕SB3常開觸點閉合，電動機啟動，松開后電動機停止（接觸器常開觸點此時未接入電路）。因此，此電路可在電動機連動的時候，直接按下SB3，變成點動。

        電動機連動時，松開啟動按鈕后，由于接觸器線圈通電，常開觸點KM閉合，電動機可以實現連續運轉，這個概念就叫做“自鎖”。

        電動機點動與連動只是一種概念，沒有人希望自己的電動機點動。此處我們只需要知道如何讓電動機連續運轉即可。
