什么是電流速斷保護？

　　對高壓來講，過流保護一般是對線路或設備進行過負荷及短路保護，而電流速斷一般用于短路保護。過流保護設定值往往較小(一般只需躲過正常工作引起的電流)，動作帶有一定延時;而電流速斷保護一般設定值較大，多為瞬時動作。

三段式過流保護包括：

　　1、瞬時電流速斷保護(簡稱電流速斷保護或電流Ⅰ段)

　　2、限時電流速斷保護(電流Ⅱ段)

　　3、過電流保護(電流Ⅲ段)

　　這三段保護構成一套完整的保護。

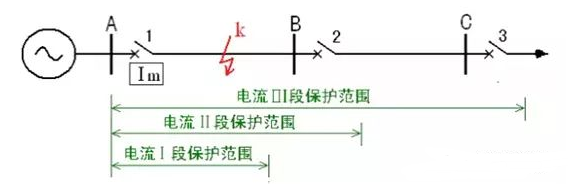

它們的不同是保護范圍不同：

　　1、瞬時電流速斷保護：保護范圍小于被保護線路的全長一般設定為被保護線路的全長的85%

　　2、限時電流速斷保護：保護范圍是被保護線路的全長或下一回線路的15%

　　3、過電流保護：保護范圍為被保護線路的全長至下一回線路的全長

電流速斷保護的特點

　　接線簡單，動作可靠，切除故障快，但不能保護線路全長，保護范圍受到系統運行方式變化的影響較大。速斷保護是一種短路保護，為了使速斷保護動作具有選擇性，一般電力系統中速斷保護其實都帶有一定的時限，這就是限時速斷，離負荷越近的開關保護時限設置得越短，末端的開關時限可以設置為零，這就成速斷保護，這樣就能保證在短路故障發生時近故障點的開關先跳閘，避免越級跳閘。定時限過流保護的目的是保護回路不過載，與限時速斷保護的區別在于整定的電流相對較小，而時限相對較長。這三種保護因為用途的不同，不能說各有什么優缺點，并且往往限時速斷和定時限過流保護是結合使用的。

電流速斷保護和其它保護的區別

　　電網中電氣設備發生故障時，短路電流很大，根據繼電器的基本動作原理可知，如果預先通過計算，將此短路電流整定為繼電器的動作電流，就可對故障設備進行保護。過電流保護和電流速斷保護正是根據這個原理而實現的。為了保證動作的選擇性，根據短路電流的特點(故障點越靠近電源，則短路電流越大)，過電流保護是帶有動作時限的，而電流速斷保護則不帶動作時限，即當短路發生時，它立即動作而切斷故障，故它沒有時限特性，常用來和過流保護配合使用。速斷保護不能保護線路全長，只能有選擇性地保護線路一部分，余下部分為速斷保護的死區。為避免上述情況，速斷保護也可做成略帶時限，稱為時限電流速斷保護。它和無時限電流速斷配合，以消除電流速斷保護的動作死區。
