如何快速看懂電氣控制電路圖

　　看電氣控制電路圖一般方法是先看主電路，再看輔助電路，并用輔助電路的回路去研究主電路的控制程序。電氣控制原理圖一般是分為主電路和輔助電路兩部分。

　　其中的主電路是電氣控制線路中大電流流過的部分，包括從 電源到電機之間相連的電器元件。而輔助電路是控制線路中除了主電路以外的電路，其流過的電流比較小。

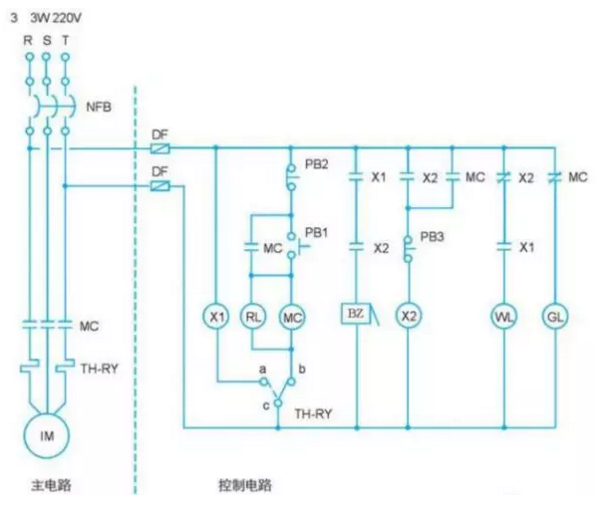

電氣控制原理圖

　　分析主電路：無論線路設計還是線路分析都是先從主電路入手。主電路的作用是保證機床拖動要求的實現。從主電路的構成可分析出電動機或執行電器的類型、工作方式，起動、轉向、調速、制動等控制要求與保護要求等內容。

　　分析控制電路：主電路各控制要求是由控制電路來實現的，運用“化整為零”、“順藤摸瓜”的原則，將控制電路按功能劃分為若干個局部控制線路，從電源和主令信號開始，經過邏輯判斷，寫出控制流程，以簡便明了的方式表達出電路的自動工作過程。

　　分析輔助電路：輔助電路包括執行元件的工作狀態顯示、電源顯示、參數測定、照明和故障報警等。這部分電路具有相對獨立性，起輔助作用但又不影響主要功能。輔助電路中很多部分是受控制電路中的元件來控制的。

　　分析聯鎖與保護環節：生產機械對于安全性、可靠性有很高的要求，實現這些要求，除了合理地選擇拖動、控制方案外，在控制線路中還設置了一系列電氣保護和必要的電氣聯鎖。在電氣控制原理圖的分析過程中，電氣聯鎖與電氣保護環節是一個重要內容，不能遺漏。

　　總體檢查：經過“化整為零”，逐步分析了每一局部電路的工作原理以及各部分之間的控制關系之后，還必須用“集零為整”的方法檢查整個控制線路，看是否有遺漏。特別要從整體角度去進一步檢查和理解各控制環節之間的聯系，以達到正確理解原理圖中每一個電氣元器件的作用。

1、看主電路的步驟

　　第一步：看清主電路中用電設備。用電設備指消耗電能的用電器具或電氣設備，看圖首先要看清楚有幾個用電器，它們的類別、用途、接線方式及一些不同要求等。

　　第二步：要弄清楚用電設備是用什么電器元件控制的。控制電氣設備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。

　　第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關(轉換開關及空氣 、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。

　　第四步：看電源。要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。

2、看輔助電路的步驟

　　輔助電路包含控制電路、信號電路和照明電路。

　　分析控制電路。根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路化整為零，按功能不同劃分成若干個局部控制線路來進行分析。如果控制線路較復雜，則可先排除照明、顯示等與控制關系不密切的電路，以便集中精力進行分析。

　　具體步驟：

　　第一步：看電源。首先看清電源的種類。是交流還是直流。其次。要看清輔助電路的電源是從什么地方接來的，及其電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V.也有從主電路的一條相線和一零線上接來，電壓為單相220V;此外，也可以從專用隔離電源變壓器接來，電壓有140、127、36、6.3V等。輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接來，其電壓一般為24、12、6、4.5、3V等。

　　輔助電路中的一切電器元件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電路元件不動作;電壓高時，則會把電器元件線圈燒壞。

　　第二步：了解控制電路中所采用的各種繼電器、接觸器的用途。如采用了一些特殊結構的繼電器，還應了解他們的動作原理

　　第三步：根據輔助電路來研究主電路的動作情況。分析了上面這些內容再結合主電路中的要求，就可以分析輔助電路的動作過程。控制電路總是按動作順序畫在兩條水平電源線或兩條垂直電源線之間的。因此，也就可從左到右或從上到下來進行分析。

　　對復雜的輔助電路，在電路中整個輔助電路構成一條大回路，在這條大回路中又分成幾條獨立的小回路，每條小回路控制一個用電器或一個動作。當某條小回路形成閉合回路有電流流過時，在回路中的電器元件(接觸器或繼電器)則動作，把用電設備接人或切除電源。在輔助電路中一般是靠按鈕或轉換開關把電路接通的。

　　對于控制電路的分析必須隨時結合主電路的動作要求來進行，只有全面了解主電路對控制電路的要求以后，才能真正掌握控制電路的動作原理，不可孤立地看待各部分的動作原理，而應注意各個動作之間是否有互相制約的關系，如電動機正、反轉之間應設有聯鎖等。

　　第四步：研究電器元件之間的相互關系。電路中的一切電器元件都不是孤立存在的而是相互聯系、相互制約的。這種互相控制的關系有時表現在一條回路中，有時表現在幾條回路中。

　　第五步：研究其他電氣設備和電器元件。如整流設備、照明燈等。

綜上所述

　　電氣控制電路圖的查線看圖法的要點為：

　　1.分析主電路。

　　2.分析輔助電路。

　　3.分析聯鎖與保護環節。

　　4.分析特殊控制環節。

　　5.總體檢查

　　① 先要知道這個設備是如何操作的、使用的、工作的;

　　② 看這個設備的電路框圖，弄清楚框圖之間的聯系、關系、相互作用，用你了解的設備的操作、使用、工作來理解分析框圖;

　　③ 進入一個個框圖的具體電路。找框圖的電源端、信號的輸入輸出端……

　　④ 打開設備的實際電路，先對應框圖找相應部分電路，把實際電路按框圖分成幾個部分;

　　⑤ 進入一個個部分電路，對照電路圖，找相應元器件的位置，不斷反復理解記憶實際電路中各個主要元件的作用、工作、可能故障表現;

　　⑥ 最終實現電路圖、實際電路的理解和故障維修!
