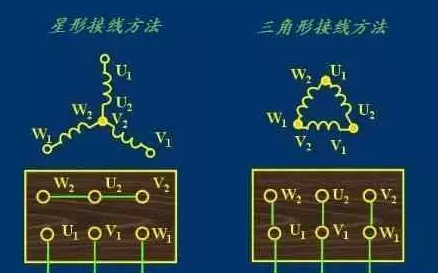

三相異步電機端子接線圖說明

        三相異步電機6個端子分別是U1、U2、V1、V2、W1、W2。

        其中U1、U2是一個繞組首末端，V1、V2是一個繞組首末端，W1、W2是一個繞組首末端。

        用萬用表電阻檔，一根表筆任取一選定端子，另一表筆歷遍其余端子，必有一端子與選定端子間電阻極小，則兩端子間為同一繞組。用相同方法即可測得三組繞組抽頭配對情況。按UVW順序接線（星形、三角形接法均可），若電機順時針旋轉，則繞組相序正確；若電機逆時針旋轉，任意交換兩繞組順序，即可獲得正確的電機相序。
