如何測量電機軸和泵軸的同心度

        維修保養泵和電機時，遇到最大的問題就是怎樣使泵和電機軸達到同心，下面東莞電機就說說對這方面的研究。

1、 泵對中的重要性

        熱泵和微型電機的聯軸器所連接的兩根軸的旋轉中心應嚴格的同心，聯軸器在安裝時必須精確地找正、對中，否則將會在聯軸器上引起很大的應力，并將嚴重地影響軸、軸承和軸上其他零件的正常工作，甚至引起整臺機器和基礎的振動或損壞等。因此，泵和電機聯軸器的找正是安裝和檢修過程中很重要的工作環節之一。

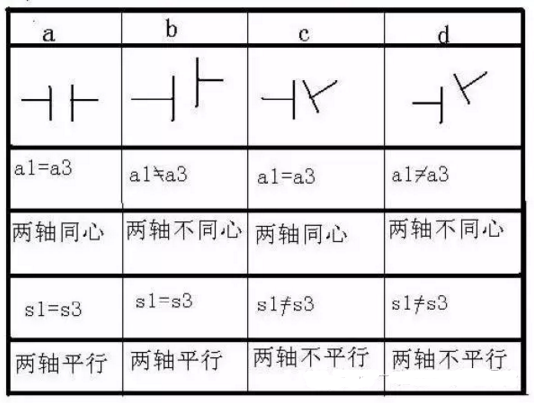

2、 聯軸器找正是偏移情況的分析

        在安裝新熱泵時，對于聯軸器端面與軸線之間的垂直度可以不作檢查，但安裝舊熱泵時，一定要仔細地檢查，發現不垂直時要調整垂直后再進行找正。一般情況下，可能遇到的有以下四種情形。

        1）S1=S2，a1=a2 兩半靠背輪端面是處于既平行又同心的正確位置，這時兩軸線必須位于一條直線上。

        2）S1=S2，a1≠a2 兩半靠背輪端面平行但軸線不同心，這時兩軸線之間有平行的徑向位移e=(a2-a1)/2。

        3）S1≠S2，a1=a2 兩半靠背輪端面雖然同心但不平行，兩軸線之間有角向位移α。

        4）S1≠S2，a1≠a2 兩半靠背輪端面既不同心又不平行，兩軸線之間既有徑向位移e又有角向位移α。

        聯軸器處于第一種情況是我們在找正中致力達到的狀態，而第二、三、四種狀態都不正確，需要我們進行調整，使其達到第一種情況。
